高品質のターニングインサートを精密機械加工に不可欠なものにしているのはなぜですか？
製造と金属加工の世界では、精度、効率、および費用対効果が最も重要です。挿入挿入、旋盤やターニングマシンで使用される小さいが重要なコンポーネントは、金属ワークピースを正確に形作る上で極めて重要な役割を果たします。航空宇宙工学の複雑な部品の作成から日常の産業コンポーネントの生産まで、これらのインサートは最終製品の品質、生産速度、および機械加工作業の全体的な収益性を決定します。産業はより高い精度とより速いターンアラウンド時間を要求するため、なぜ高品質のターニングインサートが不可欠であるかを理解することがメーカーにとって重要になっています。このガイドでは、機械加工の挿入の重要な役割を調査し、それらの重要な機能を強調し、プレミアム製品の詳細な仕様を提供し、企業が事業を最適化するのに役立つ一般的な質問に答えます。
トレンドのニュースヘッドライン：挿入挿入時のトップ検索
検索動向は、機械加工業界のイノベーションとパフォーマンスに継続的に焦点を当てており、インサートをターンすることはホットなトピックです。
- 「コーティングされた回転インサートがツールの寿命と精度を改善する方法」
- 「環境に優しいターニングインサート：製造業の廃棄物の削減」
これらの見出しは、製造業者の優先順位を強調しています。重いワークロードの耐久性、パフォーマンスを向上させるためのコーティング技術の進歩、および持続可能性へのシフトの増加です。企業の場合、これらの傾向について最新の状態を維持することは、最新の機械加工要求を満たすターニングインサートを選択するための鍵です。
機械加工で高品質のターニングインサートが重要な理由
インサートのターニングは、回転ワークから材料を除去するために旋盤ツールに取り付けられた交換可能な切削工具であり、それを目的のフォームに形作ります。これらのインサートの品質は、加工プロセスのあらゆる側面に直接影響します。高品質のターニングインサートに投資することが不可欠な理由は次のとおりです。
精度と精度
航空宇宙、自動車、医療機器の製造などの業界では、仕様からの最小の逸脱でさえ、製品の障害や安全性のリスクにつながる可能性があります。高品質のターニングインサートには、緊密な許容範囲で設計されているため、一貫したカットと正確な寸法が確保されます。それらの鋭く明確に定義された切断エッジは、振動とおしゃべりを最小限に抑え、滑らかな表面仕上げと正確なパーツジオメトリをもたらします。たとえば、精密な地面の最先端を備えた回転インサートは、±0.001インチの寸法精度を維持できます。これは、シームレスに合う部品を生成するために重要です。
拡張ツール寿命
低品質のターニングインサートはすぐに摩耗し、生産スケジュールを混乱させ、コストを増やす頻繁な交換が必要です。高品質の材料で作られ、高度なコーティングを特徴とする高品質のインサート、耐摩耗性、熱、化学的分解は、寿命を大幅に拡張します。たとえば、コルクリトリドチタン（TICN）または酸化アルミニウム（al₂o₃）でコーティングされた挿入物は、高い切断温度に耐えることができ、脇腹の摩耗を減らし、より長い機械加工の実行を可能にします。この拡張ツールの寿命は、ダウンタイムを短縮するだけでなく、新しいインサートの必要性を最小限に抑えることにより、所有コストの総コストを削減します。
生産性の向上
時間は製造業のお金であり、高品質のターニングインサートにより、精度を損なうことなく、より速い切断速度と飼料レートが可能になります。それらの堅牢な構造と耐熱性により、機械工はより高いパラメーターで動作し、パーツあたりのサイクル時間を短縮できます。たとえば、高性能インサートは、低品質の代替品では200 SFMと比較して、1分あたり300表面フィート（SFM）の切断速度を処理する場合があり、同時期に生産出力を50％増加させます。さらに、ツールの変化が少ないほどダウンタイムが短くなり、マシンが最適な容量で動作し続けます。
材料間の汎用性
現代の製造には、アルミニウムなどの軟質金属からステンレス鋼やチタンなどの硬い合金まで、幅広い材料を加工することが含まれます。高品質のターニングインサートは、特定のアプリケーションに合わせて調整された特殊な幾何学とコーティングを備えた、多様な材料を処理するように設計されています。たとえば、正のレーキ角を持つ挿入物は、アルミニウムを加工し、切断力を減らし、積み上げエッジ（BUE）を防ぐのに最適ですが、丈夫な炭化物基板を備えたネガティブなレーキ角インサートは、ステンレス鋼に適しています。この汎用性により、複数の挿入タイプの必要性がなくなり、在庫管理が簡素化され、セットアップ時間が短縮されます。
コスト効率
高品質のターニングインサートの前払いコストは高くなる可能性がありますが、ツール寿命の延長、ダウンタイムの短縮、生産性の向上を通じて長期的な節約を実現します。たとえば、予算のオプションの2倍の費用がかかりますが、5倍長く続くプレミアムインサートは、全体のコストが低くなります。さらに、高品質のインサートの精度は、品質や寸法のエラーが低いために拒否される部品が少ないため、スクラップレートを減少させます。時間が経つにつれて、これらの要因により、高品質の挿入物は、機械加工操作を最適化しようとする企業にとって費用対効果の高い選択肢となります。
プレミアムターニングインサートの重要な機能
ターニングインサートを選択するとき、いくつかの機能は高品質の製品と劣った製品を区別します。これらの機能を理解することは、メーカーが情報に基づいた意思決定を行うのに役立ちます。
材料組成
ターニングインサートの基質材料は、その硬度、靭性、および耐熱性を決定します。
- 炭化物（セメント炭化炭化物）：最も一般的な材料、硬度と靭性のバランスを提供します。 Tungsten Carbide（WC）Cobalt（CO）バインダーを添えたインサートは、汎用機械加工に広く使用されています。
- セルメット：セラミックと金属の組み合わせ、高い耐摩耗性とエッジ強度を提供し、鋼の高速加工に最適です。
- 陶器：酸化アルミニウム（al₂o₃）または窒化シリコン（si₃n₄）インサートは、超合金と鋳鉄の高温加工用に設計されています。
- 窒化キュービックボロン（CBN）：非常に硬い、硬化した鋼（HRC 50+）および鋳鉄の機械加工に使用されます。
コーティングは、摩擦を減らし、熱を放散し、摩耗に抵抗することにより、挿入性能を高めます。
- 窒化チタン（スズ）：潤滑性を向上させ、耐摩耗性を改善する金色のコーティング、低から中程度の切断速度に適しています。
- 炭酸化チタン（TICN）：スズよりも硬く、基質へのより良い接着があり、鋼の高速加工に最適です。
- 酸化アルミニウム（al₂o₃）：高温用途に使用される酸化から保護する熱耐性コーティング。
- ダイヤモンド（CVDダイヤモンド）：非常に硬い、アルミニウム、銅、複合材料などの非鉄材料の機械加工に使用されます。
最先端の形状とデザインは、チップの形成、切断力、および表面仕上げに影響を与えます。
- レーキアングル：正の角度は切断力を減らします（柔らかい材料に適しています）が、負の角度はエッジ強度（硬い材料に適しています）を増加させます。
- クリアランス角：挿入物がワークピースにこすりつけられ、摩耗を減らすのを防ぎます。
- 鼻半径：表面仕上げとツール寿命に影響します。より大きな半径は仕上げを改善しますが、切断力を増やします。
- チップブレーカー：チップの流れを制御し、チップの絡み合いを防ぎ、安全性を改善する溝または突起。
ターニングインサートには、さまざまなツールホルダーとアプリケーションに適合するために、さまざまなサイズとスタイルがあります。

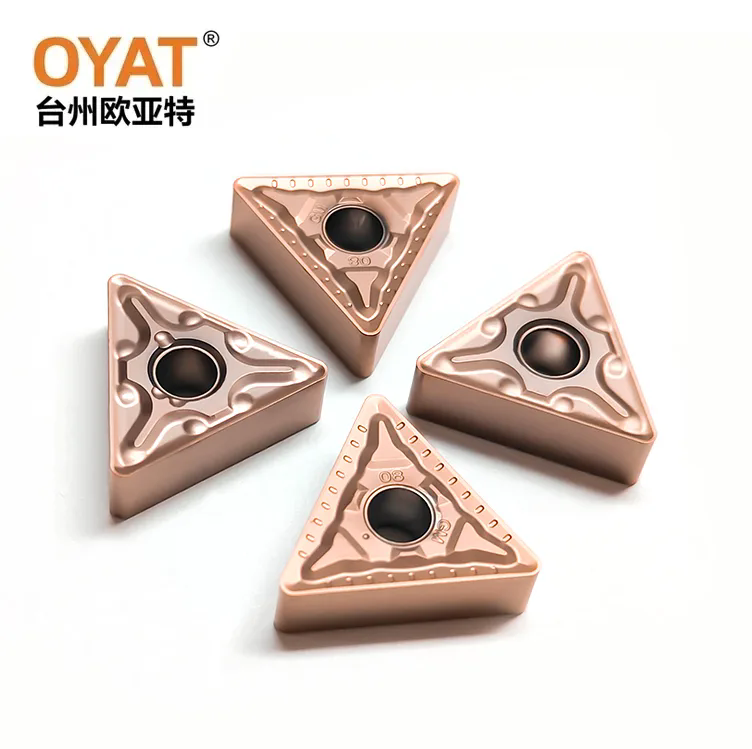

- ISO標準形状：一般的な形状には、三角形（TNMG）、正方形（SNMG）、ダイヤモンド（CNMG）、およびラウンド（RNMG）が含まれます。
- サイズコード：挿入の長さ、厚さ、鼻半径を表す数値（例：TNMG 160408）で示されています。
- 取り付けスタイル：クランプまたはろう付け。クランプインサートは交換可能ですが、ろう付けインサートはツールホルダーに永続的に取り付けられています。
プレミアムターニング挿入仕様
業界全体で精密機械加工用に設計された高品質のターニングインサートを幅広く提供しています。インサートは、高度な材料、革新的なコーティング、最適化された形状を組み合わせて、並外れたパフォーマンスと価値を提供します。以下は、ベストセラーのターニングインサートシリーズの仕様です。
|
特徴
|
汎用カーバイドインサート（GCシリーズ）
|
高速スチールターニングインサート（HSシリーズ）
|
ハードマテリアル加工インサート（HMシリーズ）
|
|
基板材料
|
6％コバルトバインダーを備えたタングステンカーバイド
|
炭化チタン（TICN）コーティング炭化物
|
セラミックバインダーを備えたキュービックホウ素（CBN）
|
|
コーティング
|
ticn +al₂o₃二重層
|
スズの単一層
|
コーティングされていない（磨かれた表面）
|
|
ISO形状
|
tnmg、snmg、cnmg、rnmg
|
tnmg、cnmg
|
dnmg、snmg
|
|
鼻半径
|
0.4mm、0.8mm、1.2mm、1.6mm
|
0.4mm、0.8mm
|
0.2mm、0.4mm、0.8mm
|
|
レーキアングル
|
ポジティブ（6°）
|
ポジティブ（3°）
|
負（-5°）
|
|
クリアランス角
|
7°
|
5°
|
7°
|
|
推奨される切断速度
|
100-300 SFM（鋼）、200-500 SFM（アルミニウム）
|
80-250 SFM（鋼）、150-400 SFM（鋳鉄）
|
50-200SFM（硬化鋼）、80-300 SFM（鋳鉄）
|
|
最大のワークピースの硬度
|
35 HRC
|
40 HRC
|
65 HRC
|
|
ツールライフ（平均）
|
60-120分（材料に応じて）
|
45-90分（材料に応じて）
|
30〜80分（材料に応じて）
|
|
アプリケーション
|
鋼、アルミニウム、鋳鉄の一般的な機械加工
|
鋼の高速加工、鋳鉄
|
硬化した鋼、超合金、冷えた鋳鉄の機械加工
|
|
互換性
|
ユニバーサル（ほとんどの標準ツールホルダーに適合）
|
ユニバーサル（ほとんどの標準ツールホルダーに適合）
|
CBNインサート用の特殊なツールホルダー
|
|
サイズ範囲
|
12mm、16mm、19mm、25mmインサートサイズ
|
12mm、16mm、19mmインサートサイズ
|
12mm、16mmインサートサイズ
|
|
価格帯
|
\（8.50 - \）15.99インサートあたり
|
\（6.99 - \）挿入ごとに12.50
|
\（25.00- \）挿入あたり45.00
|
汎用GCシリーズは、日常の機械加工タスクに最適であり、幅広い材料に汎用性の高いソリューションを提供しています。 TICN +al₂o₃コーティングは、優れた耐摩耗性と熱散逸を提供し、これらのインサートを低速および高速アプリケーションの両方に適しています。 High Speed HSシリーズは、鋼の速い機械加工用に設計されており、アイアンを鋳造し、摩擦を減らしてチップの流れを改善するスズコーティングを備えています。硬化鋼や超合金などの硬質材料の場合、HMシリーズCBNインサートは、高温でも、比類のない精度と耐久性を提供します。
すべてのターニングインサートは、厳格な品質基準を確実に満たすために厳しいテストを受けます。高度な製造技術を使用して緊密な許容範囲を実現し、各インサートはエッジのシャープネス、コーティングの接着、寸法の精度を検査します。品質へのコミットメントにより、インサートが一貫して信頼できるパフォーマンスを提供し、製造業者が生産性を向上させ、コストを削減できるようになります。
FAQ：挿入挿入に関する一般的な質問
Q：特定の機械加工アプリケーションの正しいターニングインサートを選択するにはどうすればよいですか？
A：右ターニングインサートを選択するには、ワークピースの材料（鋼、アルミニウム、硬化合金など）、目的の表面仕上げ、切断パラメーター（速度、飼料速度、切断の深さ）、および使用されるマシンの種類など、いくつかの要因を考慮します。挿入材料をワークピース材料に一致させることから始めます。カルバイドインサートは、ほとんどの鋼およびアルミニウム、高速鋼製加工用のセルメット、高温合金用のセラミック、硬化した鋼のCBNに適しています。次に、パフォーマンスを向上させるコーティングを選択します。耐摩耗性のためのTICN、耐熱性のためのAl₂o₃、または非鉄材料のダイヤモンドを選択します。次に、適切なジオメトリを選択します。柔らかい材料の正のレーキ角度、硬い材料の負の角度、および表面仕上げと切断力のバランスをとる鼻半径。最後に、挿入サイズと形状がツールホルダーと互換性があることを確認します。メーカーのアプリケーションガイドに相談したり、技術専門家と協力したりすると、選択の改善に役立ちます。
Q：ターニングインサートの寿命を延ばし、摩耗を減らすにはどうすればよいですか？
A：挿入寿命を拡張するには、適切な取り扱い、最適な切断パラメーター、および定期的なメンテナンスが必要です。まず、適切なクランプ力を備えたツールホルダーに挿入物が正しく取り付けられていることを確認してください。LooseInsertは振動と早期摩耗を引き起こします。第二に、切断パラメーターを最適化する：過度の切断速度（熱を生成する）または飼料速度（切断力を増加させる）を避けます。どちらも摩耗を加速します。クーラントまたは潤滑剤を使用して、特に丈夫な材料を機械加工する場合、熱を放散し、摩擦を減らします。第三に、摩耗の兆候（脇腹の摩耗、クレーター、チッピング）を定期的に検査し、それらが故障する前にそれらを交換する前に交換します。腐食を防ぐために、乾燥した清潔な環境に挿入物を保存し、最先端を削るのを避けるために注意してそれらを処理します。さらに、材料に適したチップブレーカーと切断パラメーターを使用すると、チップの流れを制御し、エッジの蓄積と摩耗を減らします。
高品質のターニングインサートは、精密機械加工のバックボーンであり、製造業務の品質、効率、および費用対効果に直接影響を与えます。一貫した精度、拡張されたツールの寿命、および材料全体の汎用性を提供することにより、これらの小さなコンポーネントは、企業が現代産業の要求を満たすのを支援する上で大きな役割を果たします。特殊なアプリケーションのために日常の部品や複雑なコンポーネントを加工するかどうかにかかわらず、プレミアムターニングインサートに投資することで、最適なパフォーマンスと長期節約が保証されます。
でTaizhou Ouyate Tools Co.、Ltd。私たちは、メーカーの多様なニーズを満たすために、高度な技術、耐久性のある材料、および正確なエンジニアリングを組み合わせたターニングインサートを提供することに専念しています。汎用炭化物から特殊なCBNオプションまで、当社のインサートの範囲は、機械加工シナリオで信頼性とパフォーマンスを提供するように設計されています。
高品質のターニングインサートで機械加工プロセスを強化したい場合は、お問い合わせ今日。当社の専門家チームは、アプリケーションに適した挿入物を選択し、技術サポートを提供し、ツールを最大限に活用できるようにすることができます。
